几何校正/边沿融合系统

Equipe公司发布了ProMap系列的最新产品ProMap Quattro，其性能处于世界领先水平. 与所有ProMap系统一样，Quattro为图像生成系统和投影机提供连续的无延迟、无变形的图像数字传输。全新设计的Quattro还可提供以下功能：

    · 支持60Hz QXGA/TXGA
    · 领先的双三次图像过滤技术提高图像质量
    · 数字(DVI)视频输入
    · 数字(DVI)与模拟视频输出
    · 自动格式检测和选择
    · 能够主动生成屏幕定位网格，不需要所谓外部“激光”打点
    · 每单元通道数为4，可扩展至32通道
    · Windows下使用ProMap Composer进行快速安装
    · 支持主动立体120Hz SXGA+

为什么使用 ProMap^TM系统？

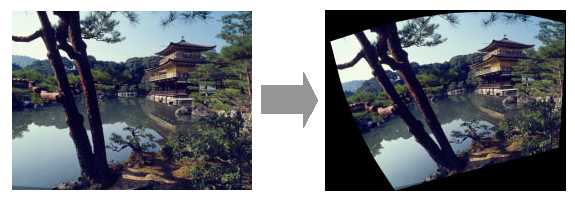

为了使用诸如Equipe Contour 100^TM等数字投影机在复杂曲面屏幕上实现数字投影，Equipe公司设计了ProMap^TM。这些数字投影机以较低的成本就可实现高质量的图像投影，但是却无法保证所投影的图像在曲面屏幕上拉伸之后不变形。因此，为了使站在屏幕前任何位置的观察者能够看到不失真的图形，有必要对投影前的图像进行适当处理，使得投影机能够将图像的各像素投到其适当的位置。然而，将图像分成多个像素不可避免会造成图像质量的损伤，因此，需要一种设备在不增加图像更新延迟的基础上保证投影图像的质量，实现图像实时显示和控制。

Equipe ProMap ^TM采用先进的数字滤波技术消除了由将像素点映射到不同位置所引起的图像锯齿现象。多通道投影中，一台投影机和另一台投影机的图像存在一个重叠区，使用数字滤波技术，通过融合机的精确技术，将图像投影到新的位置，人眼所看到的就是没有重叠的图像了。

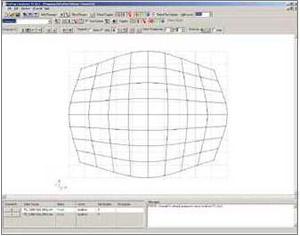

ProMap ^TM Composer, 功能强大的人机接口（GUI）, 使用WYSIWYG编辑环境，可以对图像变形校正，边缘混合和热点补偿进行全面的控制。

与CRT融合不同，一旦进行了初始调整，在以后的使用过程中就无需再对ProMap ^TM进行校正了。各调色板独立的数字遮蔽技术弥补了不同投影机以及同一投影机不同投影区域之间的颜色差异。采用ProMap ^TM遮蔽系统还可弥补曲面投影幕不同投影区的颜色变化，并可预处理并消除热点补偿等问题。

投影位置由对光路进行预处理的B样条网格进行定义。之后，根据观察者的眼睛位置进行精调。只要使用一台笔记本电脑就可实现整个过程的精调。
一台ProMap ^TM的单机系统最多支持4个通道，可以通过局域网增加网络中的ProMap ^TM单机的数量来扩充通道数，理论上讲，ProMap ^TM所通道数的数量是无限的。

更多信息请参考 ProMap Quattro FAQ
