SKY-LSPSFVA 民用飞机载荷谱编制软件介绍

软件介绍

软件名称:民用飞机载荷谱编制软件介绍

简称:SKY-LSPSFVA


适用标准模块

本计算软件既适用于23部正常类、特技类和通勤类飞机疲劳载荷谱编制,也适用于25部运输类飞机疲劳载荷谱编制 ,用户可以根据所研飞机属性选择对应飞机所适用标准模块 ,系统将自动载入对应标准所需载荷谱数据库和相关载荷谱计算方法。

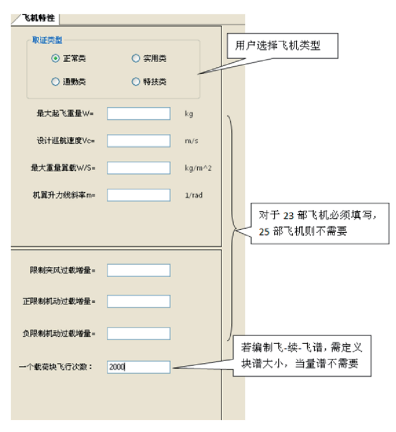

飞机特性意义模块

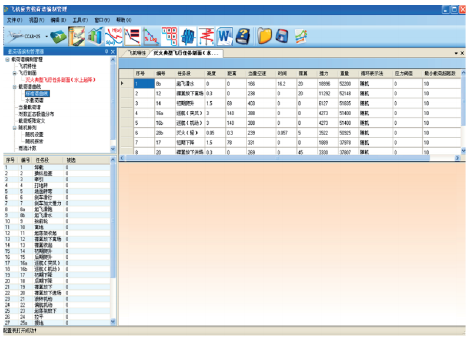

任务剖面创建模块

用户可以采用直接输入或导人的方式创建任务剖面,若想激活某个任务剖面 ,必须将该任务剖面设置为当前任务剖面,当前任务剖面以红色字体表示。

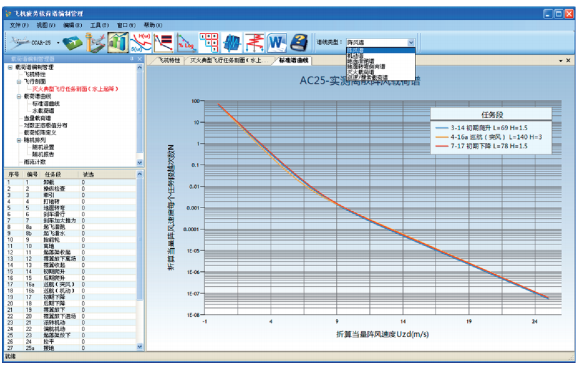

标准谱曲线模块

23部飞机标准谱曲线取自 AC23-13A , 25部飞机标准谱曲线取自JNS手册,主要包括空中机动、空中突风以及地面撞击和滑行谱。

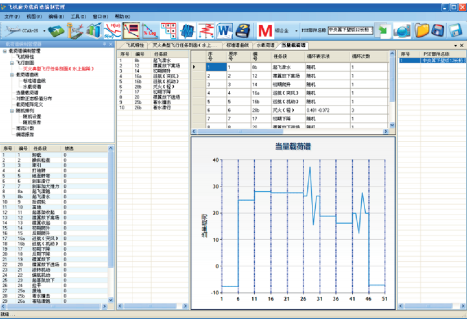

当量谱模块

※ 用户可以选择对应结构材料,计算对应材料下的当量循环数 ;

※ 用户可以直接输入结构在不同使用情况下l g稳态应力和l g增量应力,计算该结构的当量应力谱 ;

※ 用户可以保存当量谱,保存下来的当量谱包括依据JNS于册确定的主循环。


当量谱模块

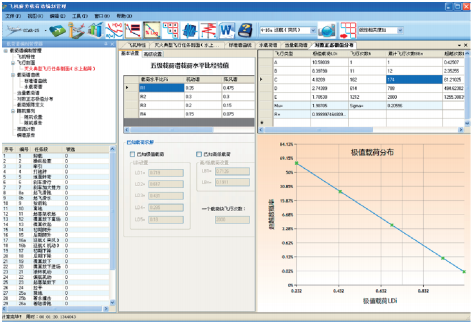

※对数正态分布以及后续模块只适用于飞-续-飞谱;

※该模块的主要功能是确定整个块谱中各飞行类型的次数;

※该模块比较人性化,用户可以进行基本设置和高级设置;

※基本设置主要包括载荷水平比、极值载荷和高低载荷等设置;

※高级设置包括计算线程、计算小数点位数、飞机类型B上限和飞机类型E下限设置 ;

※如果用户对于某些参数比较明确 ,可以通过设置可以大大缩短计算周期 ;

※如果用户对参数不了解 ,可以采用默认设置开展计算 ,该软件提供的默认值均为其它机型参考值 ;

※该软件通过计算提供30种可行方案,30种可行方案按顺序排列,默认显示最优方案 。


载荷谱矩阵是义模块

※ 确定谱块中各飞行类型的次数之后 ,就是确定各使用情况的5×5矩阵表 ;

※ 确定5 ×5矩阵表是一个反复迭代的过程 ,直至满足对应使用情况下准则为止 。

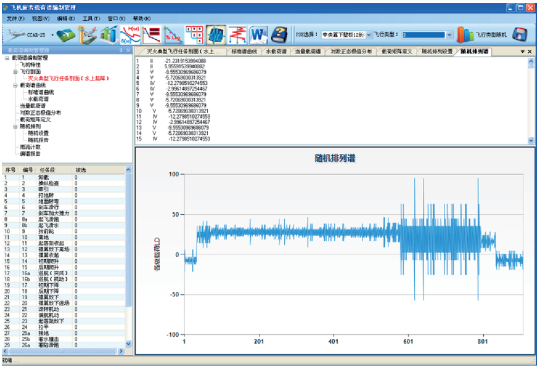

随机排列模块

※ 随机排列模块的主要功能就是基于混合乘同余法确定整个块谱中各类型以及各类飞行中各任务段或使用情况下各级载荷的排列顺序 ;

※ 用户可以设置飞行类型以及各使用情况混合乘同余法的初始值 ,来实现最终目标,例如保证最严重的飞行类型排在整个块谱的中间;

※ 该模块可以显示A 、B、C、D、E各类飞行单次飞行各级载荷的排列顺序 ;

※ 同时也可以显示整个块谱中各类飞行的排列顺序;

※ 该软件可以显示过载飞-续-飞谱,也可以显示对应PSE部位的飞-续-飞应力谱或载荷谱,用户只需如当量谱模块一样,输入典型飞行任务剖面各使用情况下 l g稳态应力或载荷和l g增量应力或载荷 ;

※该软件有批处理功能,可以同时计算多个PSE部位的飞-续-飞谱 (应力谱、过载谱或载荷谱);

※计算结果可以自行保存,保存结果可以与大型裂纹扩展商业软件 NASGRO进行无缝对接。

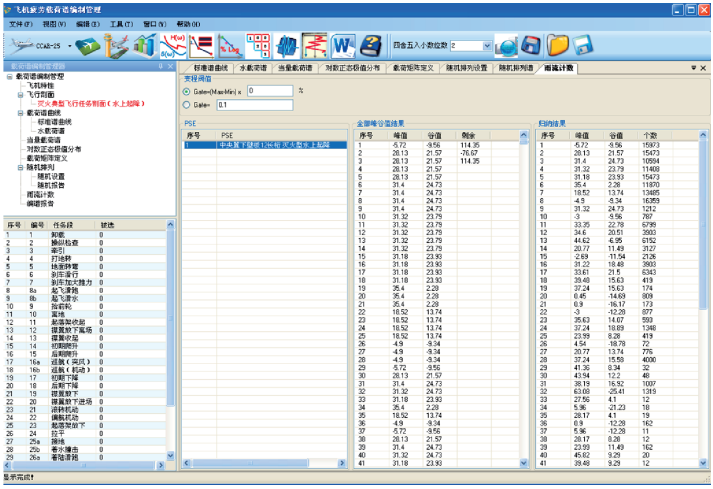

雨流计数模块
