软件介绍
软件名称：长期贮存材料性能数据库软件
简称：SKY-材料性能数据库
软件特色
本软件的特色是
分类管理让系统的结构清晰明了，简单的检索页面高效率的查询，可以对长期实验数据进行管理，录入长期实验数据采集，也可以的对长期实验采集的数据进行智能分析从而得到一些权威的数据信息；系统设置了三员管理用于提高系统的安全性，系统对外部系统进行了接口集成，使得系统数据能与外部系统进行数据交换，系统还采用了单点登录。
系统需求
本软件适用系统
软件环境：
WindowsXP/Windows7,Oracle 11g及以上，Java1.8,Tomcat7.0及以上，IE8.0。
硬件环境：
需要部署一台应用服务器，一台数据库服务器。其中数据库服务器可以合并到应用服务器中。
服务器型号：NF5280M4
CPU:E5-2630L V4(1,8Hz/10c)8.0GT/25ML3*2
内存：16G RDIMM DDR4*4
硬盘：600G 热插拔SAS硬盘（1万转）2.5*4
RAID卡：INSPUR 八通道高性能 SAS RAID卡 RS0820M4_2.5HD_硬托架*8+背板*1*1
DVD:SLM DVD 刻录机*1
网卡：主板集成千兆网卡*2
上架导轨：标配导轨*1
客户端：使用现有个人电脑即可
网络环境：使用企业内部网
安装和运行方法
安装方法：
在服务器上安装Apache-Tomcat 7.0，JDK 1.8.，安装成功后将项目拷贝到Apache-Tomcat7.0\webapps文件夹下。
运行方法：安装完成之后，点击“startup.bat”文件，即可开启本软件。用户只需要在ie8地址栏输入项目ip地址即可登录系统对进行相关操作。
软件功能
本软件的功能包括：
A．材料数据管理模块
当前模块可以对数据按照一定的规则进行分类管理、材料属性分类及管理、增删改、数据检索、数据输出、数据采集与发布操作。由于材料数据量打，按照一定的规则进行分类管理，即可以方便数据的存储，也简化了数据的管理难度，方便对数据进行分类查找。
.png)

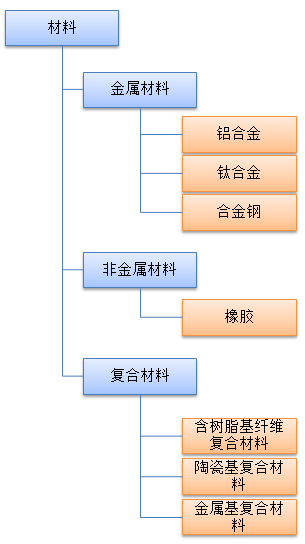

图3- 1 数据分类结构
.png)

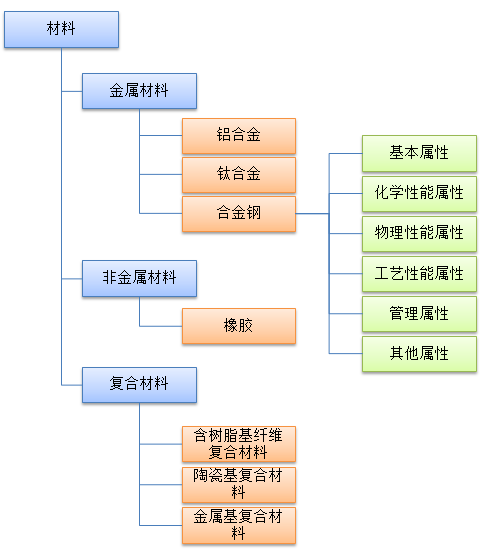

图3- 2 材料属性分类及管理
界面左侧为材料树，在材料树上可以看到权限内的所有材料库；右侧为材料列表，点击材料树打开，材料一目了然，方便用户使用。
.png)

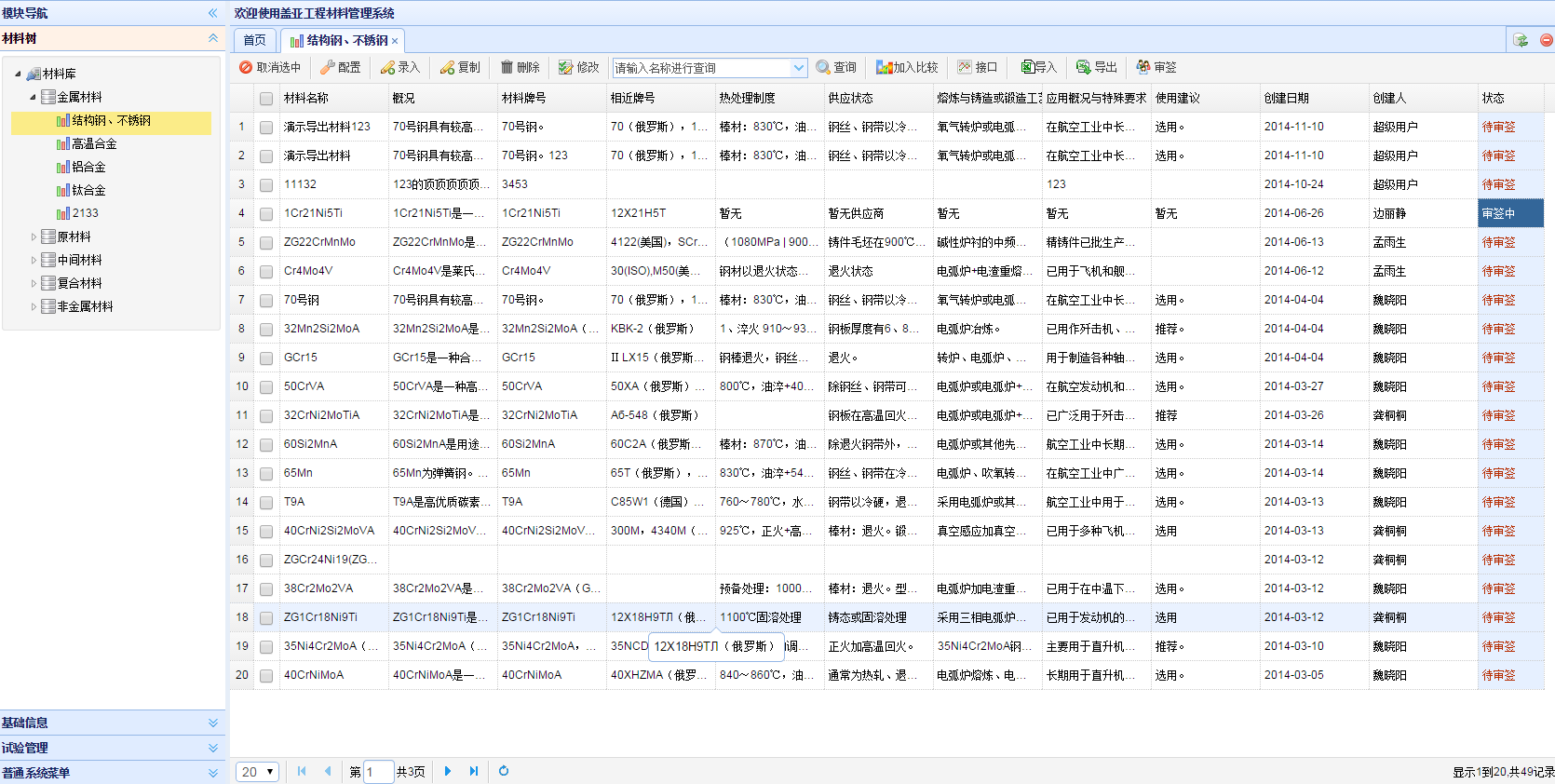

图3- 3 界面方案
.png)

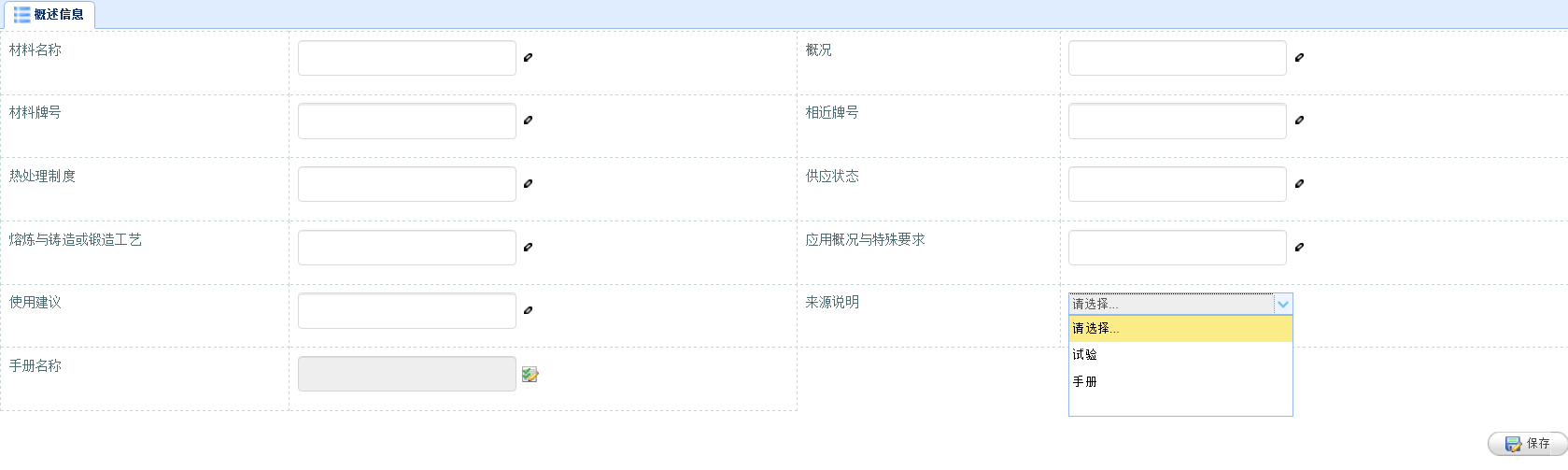

图3- 4 材料录入实例页面
.png)

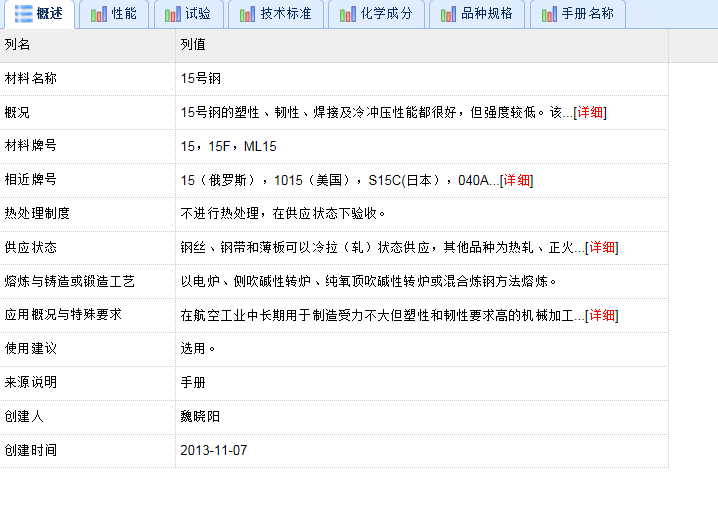

图3- 5 材料详情
.png)

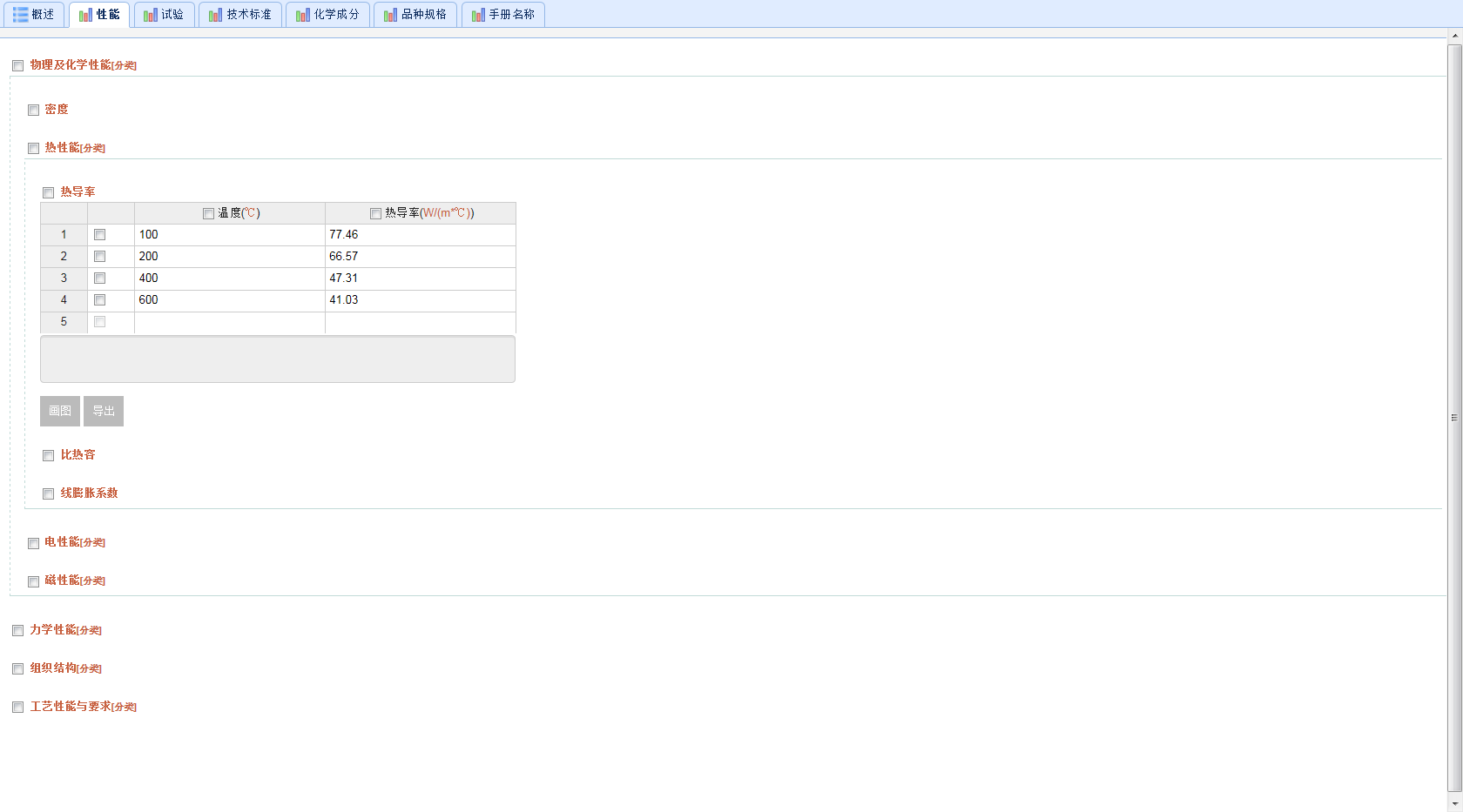

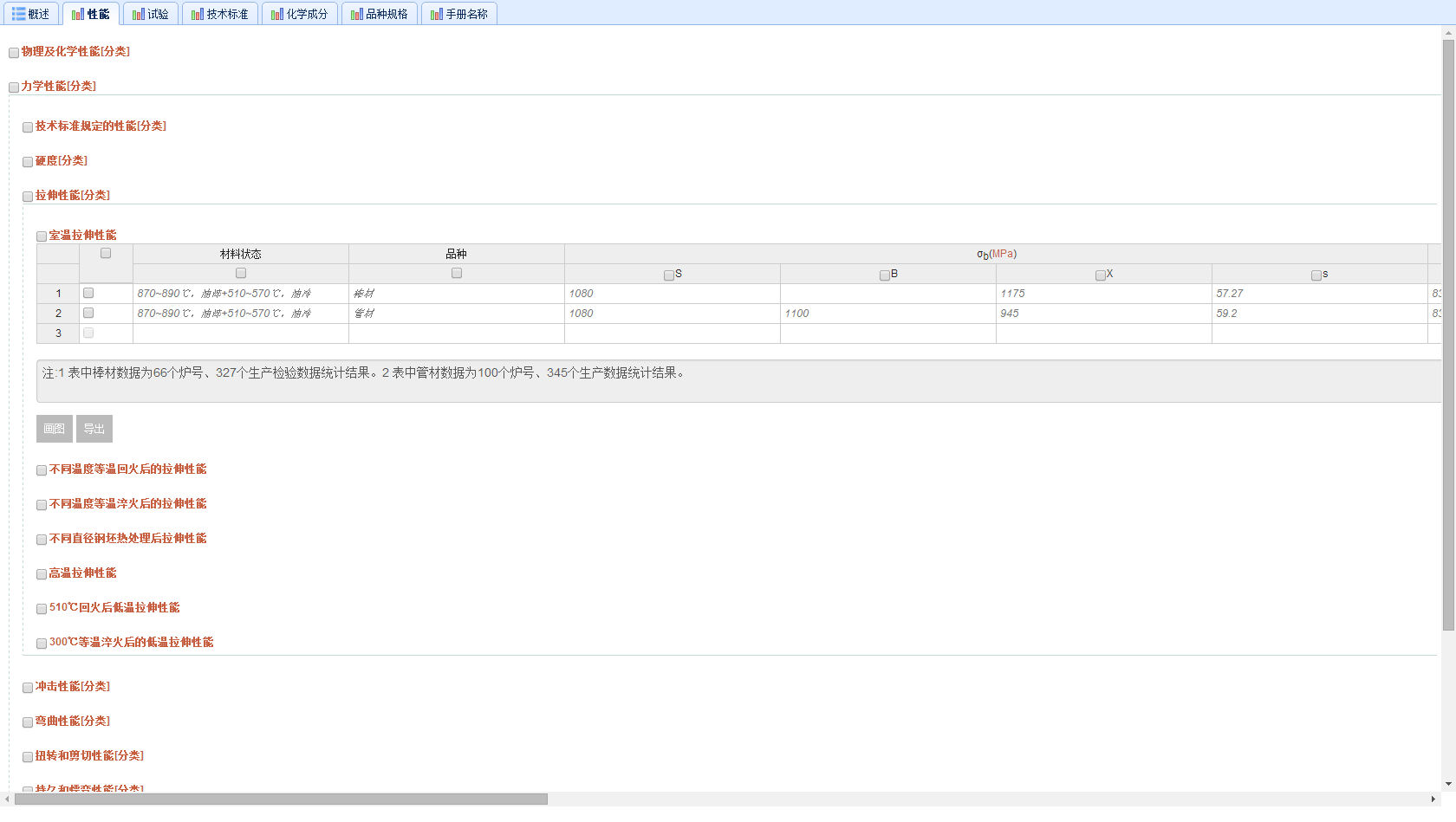

图3- 6 材料性能实例页面
.png)
图3- 7 材料性能示列页面2
.png)

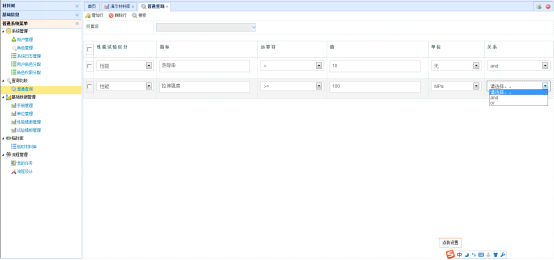

图3- 8 查询页面
.png)
图3- 9 查询结果
.png)
图3- 10 软件接口协作图
.png)

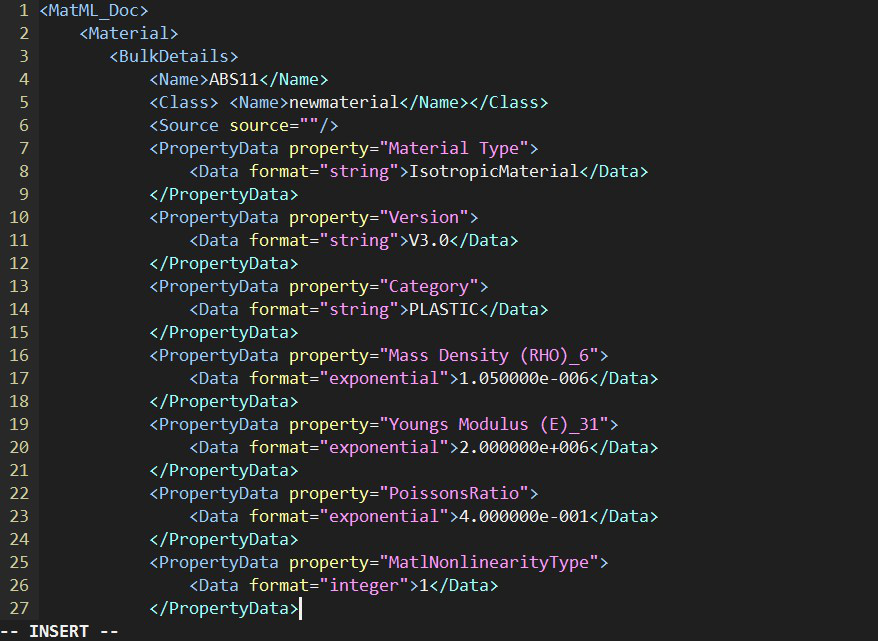

图3- 11 UG软件材料接口文件格式
.png)
图3- 12 UG软件导入新材料界面
.png)
图3- 13 Fluent材料选择界面
.png)
图3- 14 审核流程定义
.png)
图3- 15 导入模板
B．材料动强度数据模块
当前模块包括分类管理、材料属性分类及管理、增删改功能、数据检索、数据输出、数据采集功能，与材料数据库管理模块功能基本一致，故不再赘述。
C．现役运载火箭连接螺栓拧紧力矩实测数据模块
当前模块包括分类管理、材料属性分类及管理、增删改功能、数据检索功能，前三种功能同上，数据检索功能对数据库中的所有数据进行查询，在查询结果中用户可以查看自己需要的数据详细信息。
.png)
图3- 16 检索页面
.png)
图3- 17 查询结果页面
D．设计规则知识管理模块
当前模块包括知识收集、规则管理、规则/知识查询功能。知识收集：系统使用人员把相关知识进行收集后，根据知识的内容进行分类，并录入系统中，知识需要经过流程控制模块的审核流程后，可被设计人员查看和使用；规则管理：规则是设计人员在型号设计过程的经验结晶和技术总结，是在知识和实践经验基础上提炼出来的可用于指导设计的条款和方法；规则/知识查询:对规则和知识提供分类查询、关键字查询、列表查询等方式。
E . 设计流程控制模块
当前模块包括：材料数据库操作流程控制、材料数据使用流程监控功能，材料数据使用流程监控：设计人员在使用数据库过程中，对于数据的每次查看和调用都在数据库的后台监控中。数据库中的数据不能被用户进行任何增删操作，需要临时改动或变更数据，需要向系统将发送数据变更和保留请求，经过数据管理员审批后，才能进行临时性改变，并在系统后台保留监控记录。临时改变数据不能被录入系统或改变数据库系统的数据，超过审批日期后，系统自动删除临时数据；材料数据使用流程监控：设计人员使用数据库的流程在数据库系统的后台监控中，使用的过程被系统记录，并自动收集和存储在系统中。
F．设计选材模块
当前模块包括：性能指标选材、统计推荐选材、规则/知识推荐选材。性能选材：选材过程是根据设计要求，提出所需要性能指标，并制定性能指标的范围，对数据库进行查询，数据库根据性能指标查询出符合的材料列表。
.png)

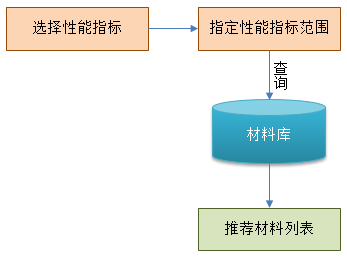

图3- 18 性能指标选材
统计推荐选材：在型号设计过程中，类似型号会有类似的零部件选材。在系统中通过对零部件选材记录，保留历史选材记录，并自动统计分析，得出零部件选材偏好。
.png)
图3- 19 统计推荐选材
规则/知识推荐选材：这种选材方式没有先后顺序，可以交叉选材，已获得最优的选材结果。
.png)
图3- 20 规则/知识推荐选材
G．料性能数据挖掘模块
当前模块包括：长期实验数据管理、长期实验数据采集、实验数据智能分析功能。长期实验数据管理：数据库设置了针对长期实验数据的管理，可以管理长期的实验获得的实验数据，对实验数据做归类存储和输出。
场地实验数据采集：长期实验获得的源数据可以多种格式直接录入数据库，或源数据进行适当的变换后，录入数据库。每个长期实验数据具有特定的代号，并允许扩充和删减。
实验数据智能分析：对长期实验的数据进行二维和三维图示处理、解析转换、数值分析、数学回归处理等。可以将多个长期实验（多个代号）数据编组，进行多组数据的归一化处理、数值分析、数学处理。可以利用长期数据的分析结果，进行实验数据增量计算、实验结构预测、寿命计算与预测等。
.png)
图3- 21 A/B基值计算
.png)

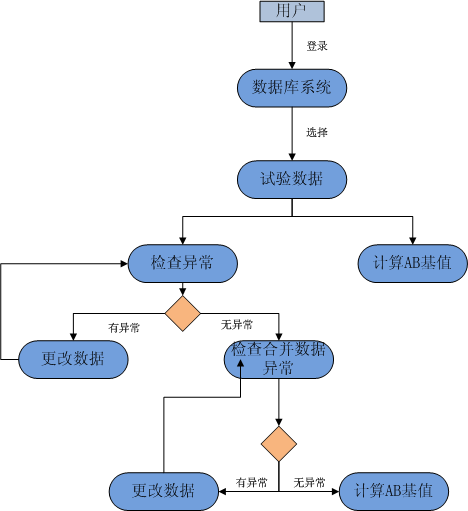

图3- 22 自动计算A/B基值流程
.png)
图3- 23 计算A/B基值结果效果图
H . 系统管理
当前模块包括：用户管理、角色管理、权限管理、三员管理、数据备份、系统日志功能。
用户管理基本功能分为前台用户使用部分、后台管理员使用部分。前台用户基本功能包括用户注册、客户登录、基本资料修改、密码修改、密码找回、消息接收与发送。后台管理员基本功能，包括用户查询、添加用户、用户资料修改、冻结用户、用户权限管理、消息留言等功能。
.png)
图3- 24 系统页面设计图
角色管理就是讲用户按照不同的权限分组，系统默认提供三员管理的三个角色：系统管理员、安全审计员、安全保密员。其中系统管理员可以根据需要自定义角色。
.png)
图3- 25 角色分配页面
权限管理：权限通过角色最终要赋予到用户身上，所以角色是用户和权限的中间链接。
.png)
图3- 26 给角色分配用户
.png)
图3- 27 给角色分配权限
三员管理：根据保密系统要求，系统配置系统管理员，安全保密员和安全审计员三个管理员角色，三个角色的功能起到互相监督和牵制的作用。
数据备份：系统的管理主要功能是数据库备份与还原，是在数据丢失的情况下，能及时恢复重要数据，防止数据丢失的一种重要手段。包括如下四种形式：完全备份：这种备份会备份数据库中所有的数据；差异备份：备份上次完全备份后，发生更改的数据；日志备份：备份是自上次备份后对数据库执行的所有事物的一系列记录；文件和文件组备份：可以备份和还原数据库中的个别文件或文件组。
系统日志：对数据的增删改查、审核等重要的过程都会记录在系统日志中。
I . 集成接口
当前模块包括：文件导入接口、CAE文件导出接口、单点登录。
文件导入接口：定制材料数据的文件模板，包括Excel或者TXT等格式，通过在文件中填入材料数据，利用文件导入接口，可以批量把材料数据导入系统中。通过在Excel中编辑性能的模板，在软件中直接对材料进行导入，完成比较繁琐的性能录入操作。
.png)
图3- 28 导入模板1
CAE导出接口：根据CAE软件要求的材料格式，导出成材料卡片，CAE软件可以读取并导入材料卡片。
.png)

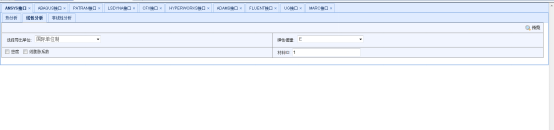

图3- 29 Ansys接口设计方案
.png)

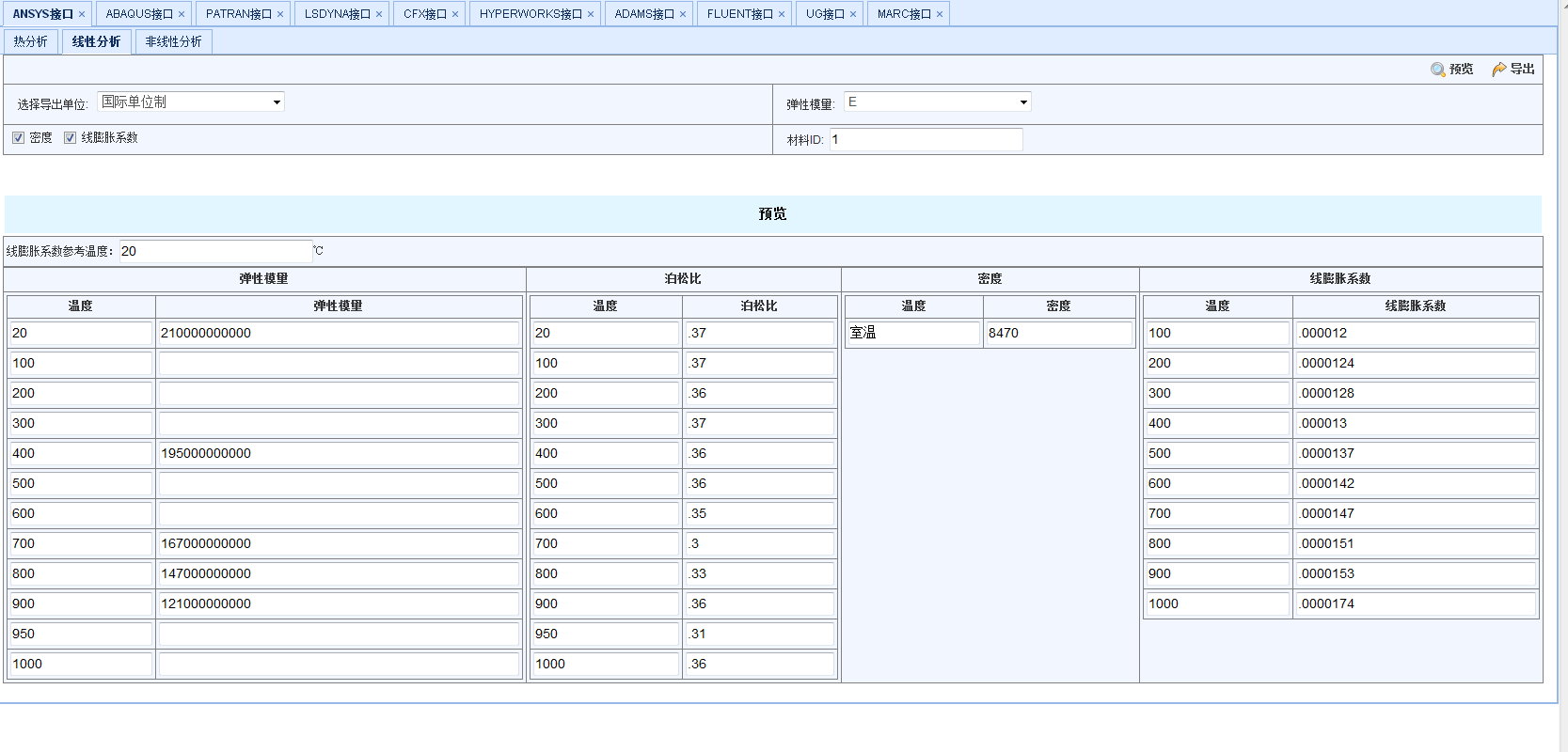

图3- 30 Ansys接口设计方案2
.png)
图3- 31 CFX接口设计方案
单点登录：使用ukey直接登录。
